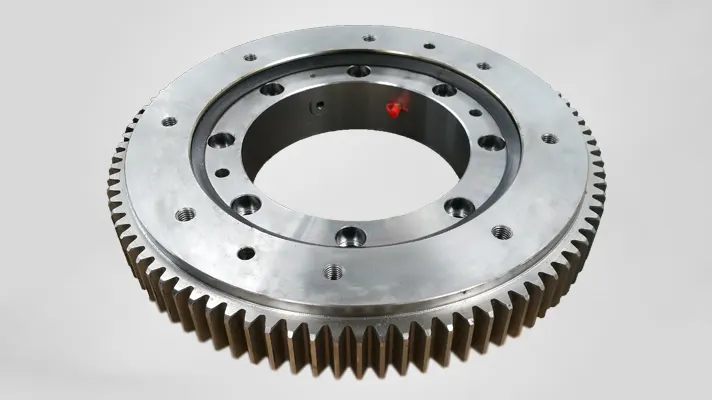

Vòng bi xoay một hàng
Vòng bi xoay tiếp xúc bốn điểm một dãy bao gồm hai vòng, có cấu trúc nhỏ gọn và trọng lượng nhẹ. Quả bóng thép tiếp xúc với mương vòng cung ở bốn điểm và có thể chịu lực dọc trục, lực hướng tâm và mô men lật cùng một lúc. Có thể lựa chọn máy móc xây dựng như băng tải quay, máy hàn, cần cẩu và máy xúc cỡ nhỏ và vừa.

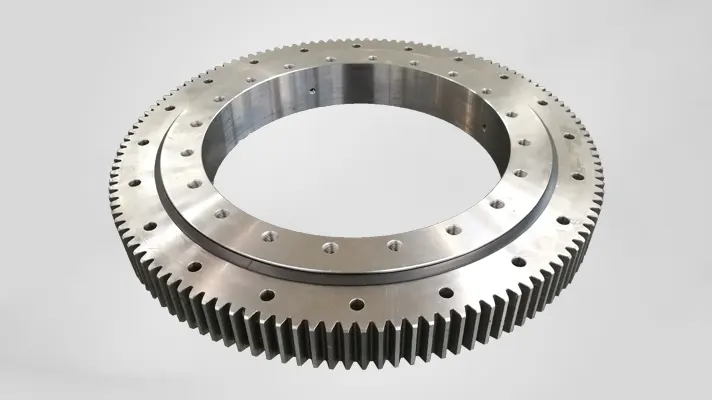

Vòng bi xoay con lăn chéo hàng đơn
Vòng bi xoay con lăn chéo một hàng bao gồm hai chủng tộc, với cấu trúc nhỏ gọn, trọng lượng nhẹ, độ chính xác chế tạo cao, khe hở lắp ráp nhỏ và yêu cầu cao về độ chính xác lắp đặt.
Lực, mô men xoắn và lực hướng tâm lớn hơn được sử dụng rộng rãi trong nâng và vận chuyển, máy móc xây dựng và các sản phẩm quân sự.

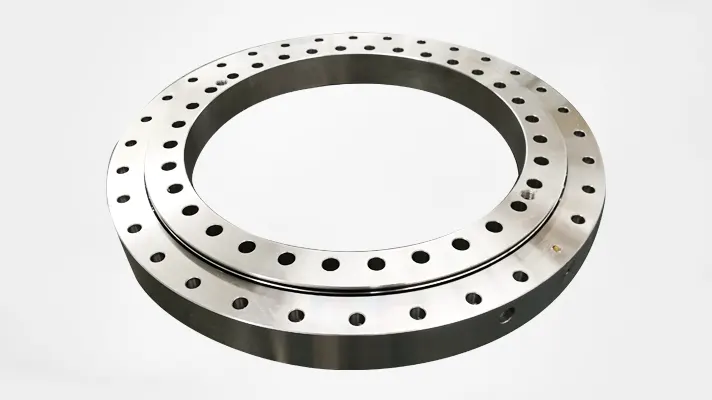

Vòng bi xoay đôi hàng
Vòng bi xoay hai hàng có ba chỗ ngồi, các quả bóng thép và miếng đệm có thể được xả trực tiếp vào mương trên và dưới. Tùy theo điều kiện ứng suất, người ta bố trí hai hàng bi thép có đường kính khác nhau. Kiểu lắp ráp mở này rất thuận tiện, góc chịu lực của mương cung trên và dưới là 90 °, có thể chịu lực dọc trục và mô men lật lớn. Khi lực hướng tâm lớn hơn 0,1 lần lực dọc trục thì mương phải được thiết kế đặc biệt.

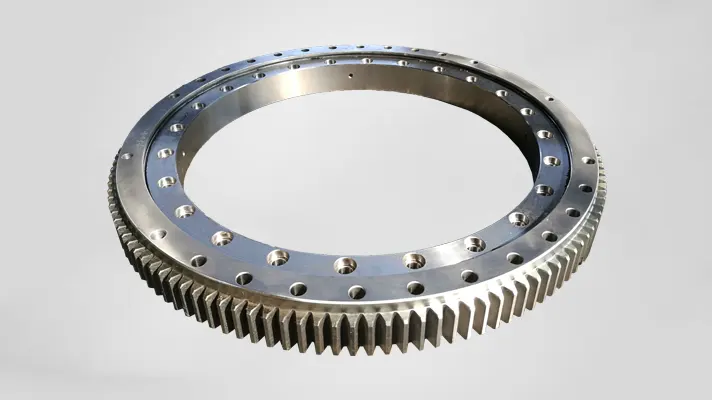

Vòng bi xoay ba hàng
Vòng bi xoay con lăn ba hàng có ba vòng đua, các mương trên, dưới và hướng tâm được tách biệt để có thể xác định chính xác tải trọng của từng hàng con lăn. Nó có thể chịu được nhiều tải trọng khác nhau cùng lúc và là sản phẩm có khả năng chịu lực lớn nhất trong số 4 sản phẩm. Kích thước trục và hướng tâm lớn và cấu trúc chắc chắn. Nó đặc biệt thích hợp cho các máy móc hạng nặng cần đường kính lớn, chẳng hạn như máy xúc bánh gầu, cần cẩu bánh lốp, cần cẩu biển, cần cẩu xe tải trọng tải lớn và các máy móc khác.

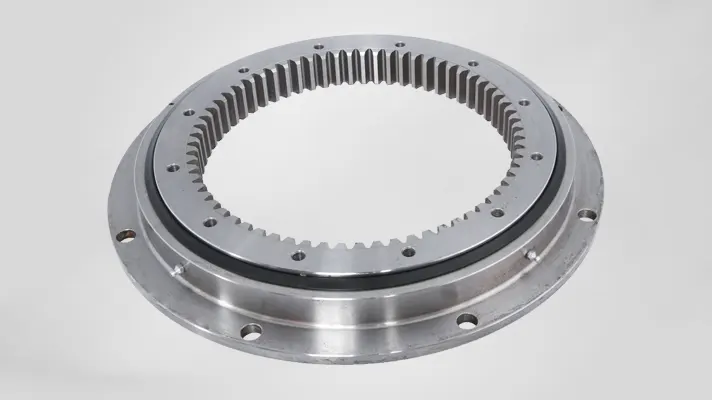

Vòng bi xoay nhẹ
Vòng bi xoay nhẹ được chia thành loại mặt bích và loại mỏng. Hai loại vòng bi xoay này có thể được chia thành vòng bi xoay không hộp số, bánh răng bên ngoài và vòng bi xoay bánh răng bên trong.
Vòng bi xoay nhẹ có dạng kết cấu giống như vòng bi xoay thông thường, trọng lượng nhẹ và khả năng xoay linh hoạt. Được sử dụng rộng rãi trong máy móc thực phẩm, máy làm đầy, máy bảo vệ môi trường và các lĩnh vực khác.
